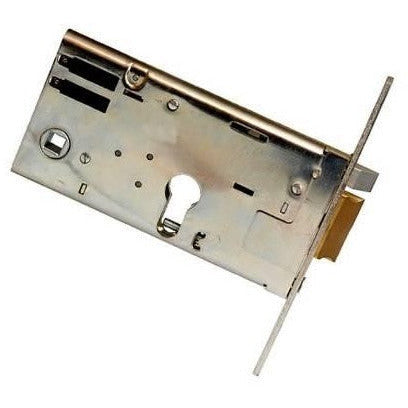

Broasca incastrabila electromagnetica orizontala Cisa 14350-70
DESCRIERE

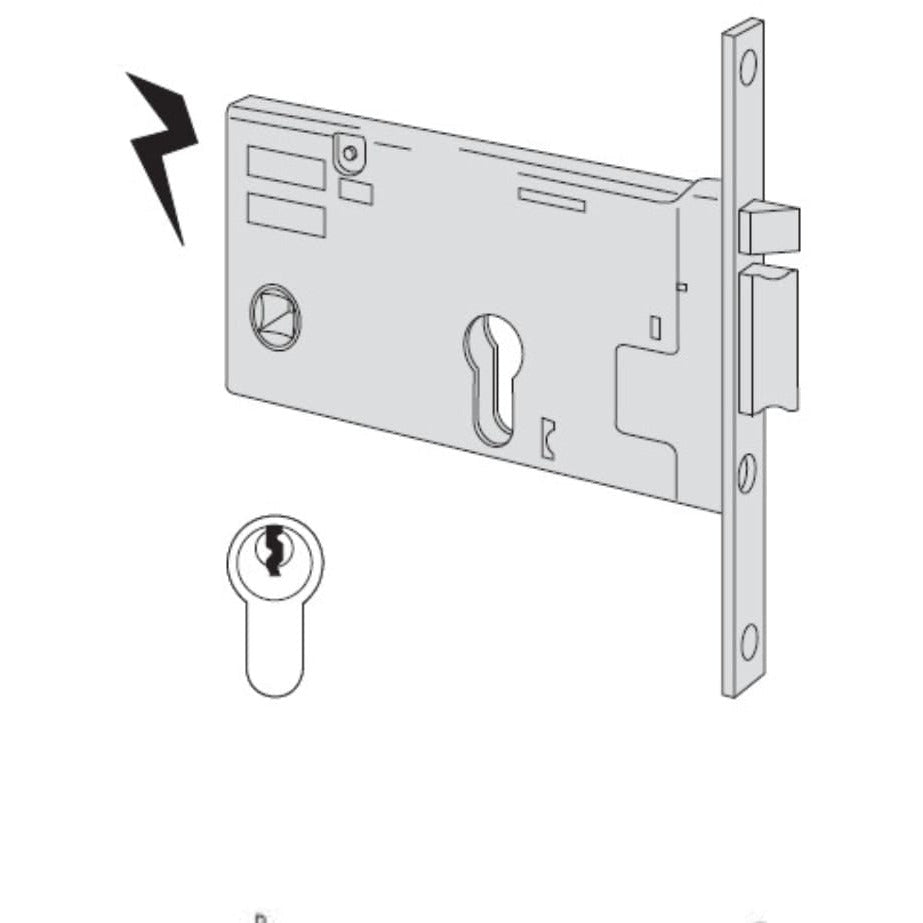

Yala electrica incastrabila CISA se poate monta pe usi din PVC, aluminiu sau lemn .Aceasta broasca este dedicata cilindrilor cu profil european.Broasca poate fi deschisa din exterior cu cheie, din interior cu cheie, electric(buton, interfon, etc ) sau cu maner interior si buton fix exterior. Functionare de tip intermitent prin impuls de curent. Made in Italy
Caracterestici:
- Carcasa otel zincat
- Reversibila :poate fi modificata pentru deschidere spre dreapta,spre stanga, din interior sau exterior,
- Cilindrul se achizitioneaza separat
- Maner si buton fix se achizitioneaza separat ( dupa necesitate)
- Front otel zincat
- Material zavor - alama
- Versiunile electrice si mecanice sunt interschimbabile

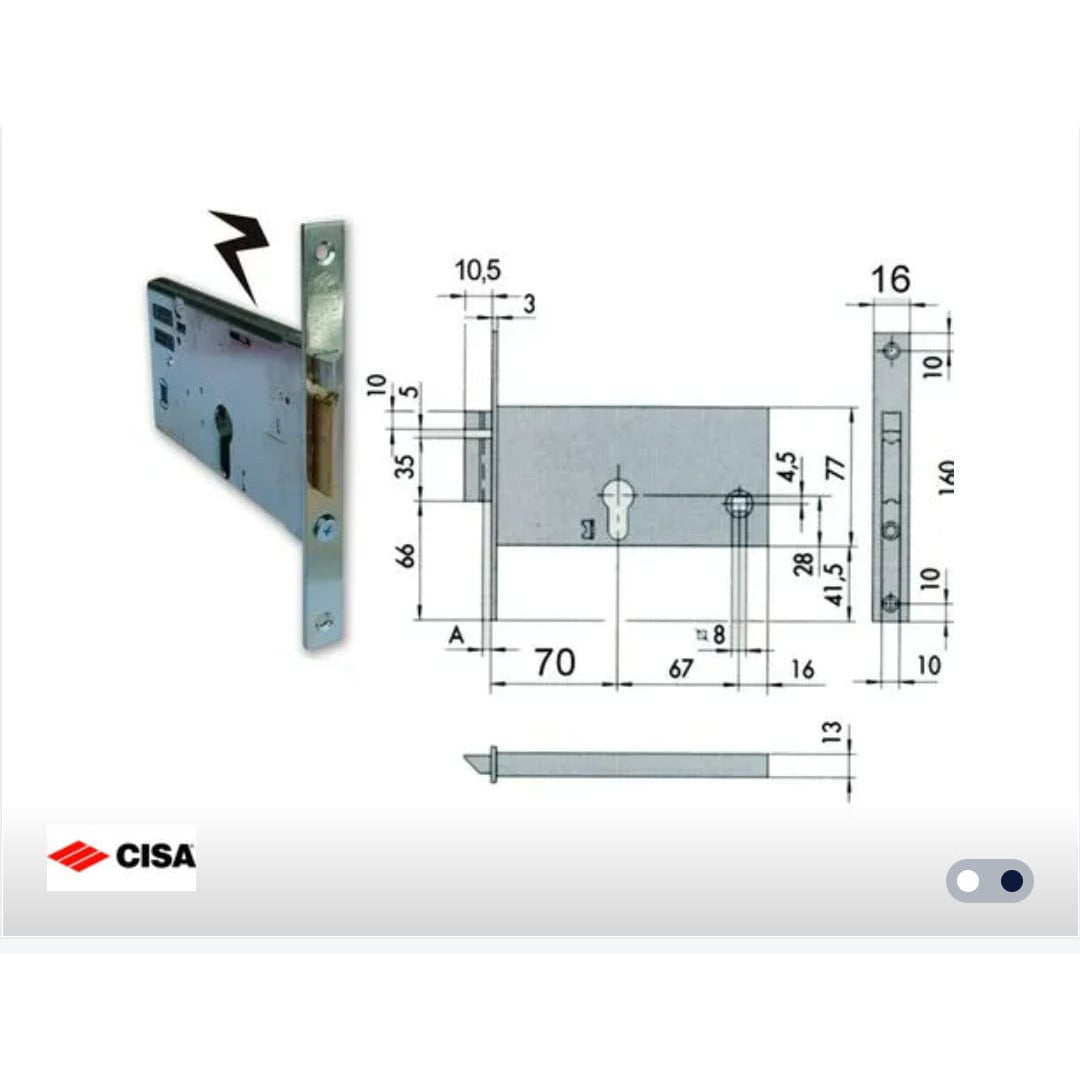

- Inaltimea carcasei - 77 mm
- Dimensiuni front - 160x16mm
- Backset - 70mm
- Un singur zavor, cu autoblocare
- Tensiunea de alimentare :12 Vca (curent alternativ);
- Curent nominal 3.1A
- Frecventa 50/60 Hz
- Distanta interax – 67mm(mijlocul patratului – mijlocul cercului)
SCHIMBAREA ZAVOARELOR de pe stanga pe dreapta
Introduceti surubelnita pe rand in cele doua fante longitudinale de pe corpul broastei . Inclinati manerul surubelnitei spre dreapta ( conform sensului sagetii ) impingand cu varful acesteia pe rand zavoarele in exteriorul platbandei frontale, atat zavorul de blocare cat si pe cel de memorie ( stiftul )Rotiti pe rand ambele zavoare cu 180 grade - Acestea vor reveni automat in noua pozitie, fiind actionate de arc.
FUNCTIONAREA MECANICA A BROASTEI
In pozitia (Inchis)a usii, zavorul superior (stiftul) va fi tot timpul apasat pe partea opusa pe contraplaca, tocul nefiind decupat. Prin rotirea cheii cilindrului catre maner (dreapta), zavorul inferior (de blocare) se va retrage automat permitand deschiderea usii. Broasca poate fi chipata si cu un cilindru cu buton interior si in acest caz nu va mai fi necesara operarea cu cheie ci prin actionarea butonului.
Actionarea cilindrului se poate face atat in interior cat si din exterior.
Broasca se poate monta atat pe partea mobila , cat si pe partea fixa (toc),simplificand astfel montajul nemaifiind necesara trecerea cablului de alimentare din usa in toc.
ATENTIE!
ESTE INTERZISA ALIMENTAREA BROASTEI MAI MULT DE 2-3 SECUNDE. NERESPECTAREA CONDITIEI POATE DUCE LA ARDEREA BOBINEI SI IMPLICIT LA SCOATEREA DIN GARANTIE.
